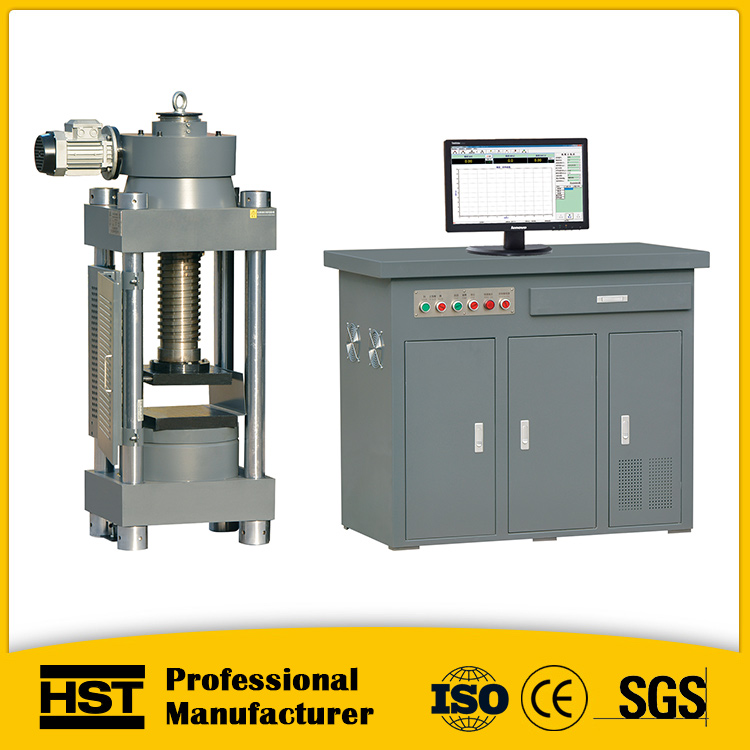

YAW-2000D微機控制電液伺服壓力試驗機
一、功能及結構簡述
YAW-2000D微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
該全自動壓力試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、PC機—電液伺服控制系統自動控制試驗進程，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
主機為雙絲杠框架結構，橫梁通過安裝在其上的絲母與絲杠聯結。絲杠下端通過卡環、螺母與底座牢固聯結。安裝在橫梁上的電機，通過鏈輪鏈條帶動絲母旋轉，改變電機旋轉方向后可使橫梁上下移動。上壓盤通過螺釘聯接在橫梁上；壓塊將油缸固定在底座中央，活塞與工作臺通過螺釘聯結在一起，下壓盤、及球面座通過定位銷固定在工作臺上。當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。
液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、相對位移等的控制。
二、主要技術參數
|
序號
|
技術名稱
|
技術參數
|
|
1
|
試驗力（kN）
|
2000
|
|
2
|
試驗力測量范圍
|
試驗力的4%-100%
|
|
3
|
試驗力示值相對誤差
|
≤示值的±1%
|
|
4
|
等速應力控制范圍（N/mm2·S-1）
|
1-10
|
|
5
|
應力速率誤差
|
≤±5%
|
|
6
|
上下壓盤距離
|
500
|
|
7
|
上、下壓盤尺寸
|
250×250
|
|
8
|
活塞行程
|
0-200
|
|
9
|
活塞空載上升速度（mm/ min）
|
約50
|
|
10
|
立柱凈間距
|
540
|
|
11
|
油泵電動機功率（kW）
|
1.5
|
|
12
|
升降電動機功率（kW）
|
0.75
|
|
13
|
試驗機主機外形尺寸（長x寬x高）（mm）
|
1050×650×2100
|
|
14
|
電控柜柜外形尺寸（長x寬x高）（mm）
|
600×480×960
|
|
15
|
主機質量
|
約3500
|
