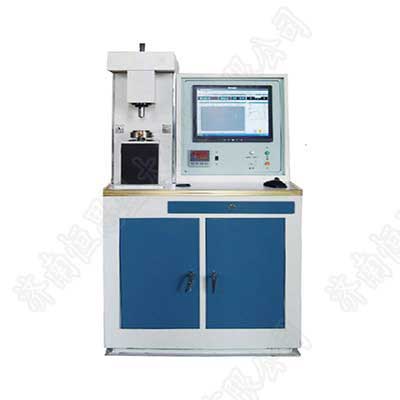

汽車剎車片摩擦磨損試驗機簡介

定速式摩擦試驗機主要用于測量汽車用制動器襯片（剎車片）、汽車用離合器面片，石油鉆機剎車塊及各種工業用機械摩擦片、摩托車制動片等非金屬摩擦材料的摩擦系數和磨損率。2、完全滿足以下標準的試驗方法要求：GB5763－1998汽車用制動器襯片；

GB/T5764－1998汽車用離合器面片；GB/T11834－2000工業機械用石棉摩擦片；SY/T5023－1994石油鉆機用剎車塊。汽車剎車片摩擦磨損試驗機造介紹：

JF150-W-II型機嚴格遵照GB5763―98標準之規定，在保持日本HP―S型原型機基本原理和結構基礎上，結合現代技術改進設計而成。

機電一體化整體結構，用戶接線可用；

測力機構力流在同一平面，徹底解決機械震動問題；

重力法碼式標定裝置，使測量更準確；

采用不銹鋼加熱冷卻罩，濕水部件全部鍍鎳防銹處理，不銹鋼鎳絡絲電熱管；

爐前化驗電爐精鑄摩擦盤；

取消阻尼缸，測量精度顯著提高；

由人工測取并計算摩擦力及摩擦系數。

操作簡單，可減輕操作者勞動強度，實現離機測試，自動控溫，控溫誤差小精度高。

增加冷卻風機，以防有水蒸氣噴到摩擦盤表面而影響測量數據。

采用了新的測力方式，取消了減震裝置，提高了測量精度。

主機和控制臺結構緊湊，外型美觀，可以實現冷水和排水的自動循環。本機采用筆記本加下位機控制軟件，通過閉環控制實驗對試驗過程實時控制，對試驗數據的采集分析，對試驗結果的自動處理，繪制曲線。

剎車片摩擦磨損試驗機技術指標：

1.控制系統：由恒思盛大公司自主研發，通過采用筆記本加下位機控制軟件，閉環控制實驗對試驗過程實時控制，對試驗數據的采集分析，對試驗結果的自動處理，繪制曲線報表。

2.溫度：溫度測控范圍0～350℃，測量精度1℃，測量誤差5℃；

3.摩擦力：測量范圍0～2000N，測量精度0.2N，測量誤差10.0N；

4.摩盤轉數：480~500r/min,測量精度1轉，測量誤差1轉；

5.功率：主機7.5kw,加熱管4.5kw,風機120w,總功率：12.12kw；

6.摩擦盤：材質為灰鑄鐵HT-250,布氏硬度180~220HB，珠光體組織；

7.試樣：面積25mm×25mm，厚度5~7mm,2個；

8.摩擦半徑：R=150mm；9.正壓力：0.49Mpa,0.98Mpa；

10.加載砝碼：1.25kg1件2.5kg3件；11.外型尺寸：主機1600×1000×1400；

12.控制柜：800×600×1000；

13.重量：約1000kg；

14.主控：1）計算機:G41主板/CPU雙核2.0G以上/160G（串口）/1GDDR-Ⅱ內存/19LCD；

2）打印機：彩色噴墨打印機；

3）傳感元件：測力傳感器―量程0～200Kg、0.05級、非線性誤差0.05%F.S；熱電偶（pt100）―0～400℃、E分度;接近開關―E4-D5NK；

15.計算機控制，自動測量摩擦力、轉數，自動計算摩擦系數、磨損率；試驗溫度計算機自動精確控制；自動繪制曲線并打印中、英（合同應注明）文試驗結果、打印試驗報告。

16.電機功率：5.5w。
