建筑防水卷材拉力試驗機 產品詳情 產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋

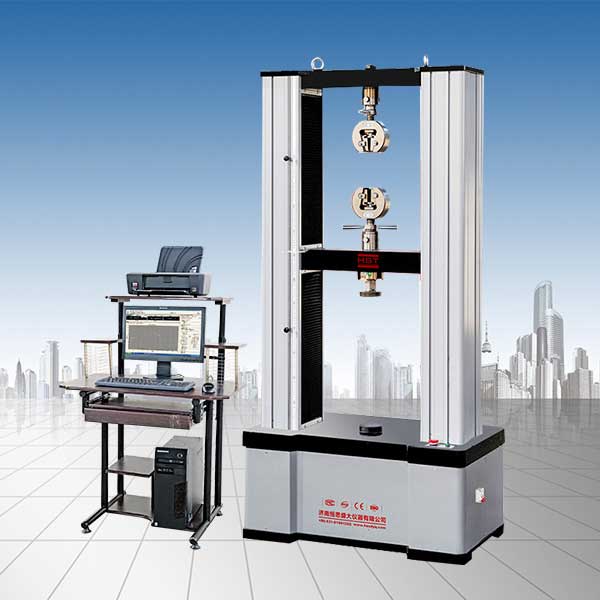

建筑防水卷材拉力試驗機主機

產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。具有調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。

●門式框架結構，整體沖壓機殼，外觀整潔雅致。

●精密滾珠絲杠僅承受拉力,有效延長壽命及剛性穩定性.

●精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.

建筑防水卷材拉力試驗機結構原理

采用圓弧同步帶輪減速，零間隙滾珠絲杠副傳動，傳動無間隙，使試驗力和變形速度精密控制得到保證。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能

主機框架：用型鋼制作，表面經過鈍化、底漆、面漆等工藝處理。

滾珠絲杠副：用德國霹西公司產滾球絲杠副，以確保無間隙傳遞和控制精度。雙套滾珠絲杠安裝框架內兩側，上端與上橫梁軸承連接，滾珠螺母與中部活動橫梁固定連接，下端與框架臺面下部?jī)啥藥л嗊B接，帶輪旋轉帶動滾珠絲杠旋轉，使中橫梁升降產生拉力或壓力。利用中橫梁快速升降還可以調節試驗空間。

傳動系統；安裝于工作臺下部，由同步齒形帶及同步齒形帶輪所組成，此種傳動系統可有效地消除傳動過程中的間隙和滑移現象，確?？刂频木_性。系統采用二級減速，由兩根同步齒形帶和五個同步帶輪組成。本機不應用減速機，采用傳動系統直接減速方式，此種減速方式的優勢有兩點：一是低噪音，二是免維護。

橫梁；分為上橫梁和中橫梁，采用中型厚度的碳鋼鋼板制作，上橫梁為固定橫梁，安裝于主機的上端。中橫梁為活動橫梁，通過滾珠螺母與滾珠絲杠連接。中橫梁也是加載的關鍵部件，傳感器安裝于中橫梁的下端，各種試驗附具的一端也都懸掛于中橫梁之上，中橫梁升降即可產生拉力和壓力。

夾頭體；拉伸試驗用楔形結構，采用鑄鋼件毛坯加工而成，一側封閉，另一側用于安裝滑動卡板和夾塊，表面電鍍。分為上部夾頭體和下部夾頭體，上部夾頭體與活動橫梁上所安裝的傳感器連接，下部夾頭體與工作臺連接。

移動控制盒；用于在調整試驗空間時操作移動橫梁快速升降，具有快/慢、步進等多種操作方式，可自由吸附粘貼于主機易于操作的部位。

框架支柱；四根支柱采用碳鋼鋼管制作，兩根為一組，安裝于滾珠絲杠的外側，上、下兩端分別與上橫梁和工作臺固定連接，主要用于加強框架支撐和安裝表面扣板。

防塵罩；安裝于門式框架的內側，用于防止?jié)L珠絲杠受到粉塵侵害。

外罩；采用鋁合金及彩鋼等材料制作，主要用于對局部機體內部進行遮蓋，使機器外型得以美觀，另外對局部機體內部也可以起到保護作用。

建筑防水卷材拉力試驗機產品規格: UTM4104

建筑防水卷材拉力試驗機重要功能：

主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試及研究。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。根據GB及ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。自動完成材料的承載力、強度、伸長變形、延伸率、彈性模量等試驗參數。

建筑防水卷材：瀝青防水卷材、高聚物改性瀝青防水卷材、高分子防水卷材(P)、彈性體改性瀝青防水卷材(SBS)、預鋪(Y)/濕鋪(W)防水卷材、瀝青基聚酯胎防水卷材(PY類)、單面粘合(S) /雙面粘合(D)/Ⅰ型/Ⅱ型防水卷材等拉伸試驗性能指標的測試及研究。

石油瀝青防水卷材、瀝青復合胎柔性防水卷材、玻璃纖維胎/布胎/紙?zhí)ゾ聿摹⒆哉?a target="_blank">橡膠瀝青防水卷材、自粘聚合物/瀝青防水卷材、塑性體(APP)瀝青防水卷材、三元丁橡膠防水卷材、聚乙烯胎卷材等拉伸試驗性能指標的測試及研究。

橡膠（Rubber）：天然橡膠、合成橡膠、固態橡膠（干膠）、乳狀橡膠（乳膠）、硬膠、軟膠，生膠、混煉膠等拉伸試驗性能指標的測試及研究。

柔性、彈性材料等拉伸試驗性能指標的測試及研究。

試驗項目：拉伸性能、撕裂性能(釘桿法)、峰拉力、次高峰拉力、峰時延伸率、第二峰時延伸率、接縫剝離強度、接縫撕裂強度、拉伸強度、拉斷伸長率、定伸應力、定應力伸長率、屈服點拉伸應力、屈服點伸長率、拉斷變形。

建筑防水卷材拉力試驗機是根據：

GB/T2611-2007《試驗機通用技術要求》

GB/T16491-2008《電子式萬能試驗機》

GB/T 13634-2008《單軸試驗機檢驗用標準測力儀的校準》

JB/6146-2007《引伸計 技術條件》

GB/T228.1―2010《金屬材料 室溫拉伸試驗方法》

GB/T7314-2005《金屬壓縮試驗方法》

GB/T8653-2007《金屬楊氏模量、玄線模量、切線模量和泊松比試驗方法（靜態法）》

GB/T1348-2009 《球墨鑄鐵件》

GB/T528-《硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》；

GB/T328.1~27-2007《建筑防水卷材試驗方法》；

GB18242-《彈性體改性瀝青防水卷材》；

GB18243-《塑性體改性瀝青防水卷材》；

GB/T14686-《石油瀝青玻璃纖維胎防水卷材》；

GB18967-《改性瀝青聚乙烯胎防水卷材》；

GB/T23457-《預鋪/濕鋪防水卷材》；

GB/T16777-《建筑防水涂料試驗方法》；

GB/T23445-《聚合物水泥防水涂料》；

GB12952-2011 《聚氯乙烯乙烯防水卷材》；

GB12953-《氯化聚乙烯防水卷材》；

GB/T19250-《聚氨酯防水涂料》；

GB18173.2-《高分子防水材料第二部分 止水帶》；

GB18173.1-《高分子防水材料部分片材》；

ISO 37：2005/Cor.1：2008 硫化橡膠或熱塑性橡膠--拉伸應力應變性能的測定(英文版)；

EN13707-《柔性防水卷材-屋面防水用增強瀝青卷材》；

JISA 6021-《建筑用防水涂料》；

JC/T975-《道橋用防水涂料》；

JC/T974-《道橋用改性瀝青防水卷材》；

JC/T504-《鋁箔面石油瀝青防水卷材》；

JC/T690-《瀝青復合胎柔性防水卷材》；

JC840- 《自粘橡膠瀝青防水卷材》；

JC898- 《自粘聚合物改性瀝青聚酯胎防水卷材》；

JC/T645-《三元丁橡膠防水卷材》；

JC/T684-《氯化聚乙烯-橡膠共混防水卷材》；

JT/T536-《路橋用塑性體(APP)瀝青防水卷材》；

標準制造。適用標準：國標、ASTM、等國內外試驗標準。本機外形美觀、操作方便、性能穩定可靠。

本公司生產的微機控制電子萬能試驗機結合國外先進控制技術、精美的外觀設計、高效率的傳動系統構成高性能主機，控制系統采用替換后內容流行的高速PCI2.2標準并行總線設計，采用美國BB公司放大器，AD公司的高速模數轉換器及CPLD構成數據采集系統高精度負荷傳感器構成測量系統。軟件采用替換后內容比較流行的C.NET高級語言編寫升級簡單快捷。

試驗機專業軟件可實現屈服強度(Fe)、抗拉強度(Rm)等數據和指標，計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1. 各種金屬、非金屬材料、復合材料的拉伸、壓縮、彎曲試驗。

2. 各種薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。

3. 紡織、食品、藥品、化妝品、橡膠、塑料、薄膜、生物材料性能試驗。

4. 電子部件的拉脫、剝離、焊接強度試驗。

5. 印刷電路板的剝離、彎曲強度、緊固件性能試驗。

6. 木制品、紙產品、膠片樣品的拉伸試驗。

建筑防水卷材拉力試驗機技術參數

1試驗力10KN

2試驗機級別0.5級 / 1級

3負荷測量范圍0.2%～100%FS（0.5級）/1%～100%FS（1級）

4示值相對誤差±0.5%（0.5級）/±1.0%以內（1級）

5試驗力分辨力1/±500000F.S（全程分辨力不變）

6變形測量范圍0.2%～100%FS

7力控速率調節范圍0.005%～5%FS/S

8力控速率控制精度速率＜0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；

9變形速率調節范圍0.005～5%FS/s；

10變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；

11位移速率調節范圍0.001～600mm/min（可定制高速系統0.001～2000mm/min）

12位移速率控制精度為設定值的±0.2%以內；

13恒力、恒變形、恒位移控制范圍0.5%～100%FS

14恒力、恒變形、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內

15有效試驗跨度500mm

16橫梁移動行程1500mm

17大變形測量范圍0～1200mm；

18電源電壓～220V±10% 50Hz（須可靠接地）

19機器功率750W

20載荷機架尺寸(LWH)890x520x2450mm

21機器重量≈550kg

建筑防水卷材拉力試驗機應用行業：

計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

建筑防水卷材拉力試驗機原裝配置：

拉伸夾具 1套；彎曲夾具1套；壓縮夾具1套

建筑防水卷材拉力試驗機可拓展配置：

電子引伸計；大變形（旋轉式或固定式）；高低溫箱；高溫爐；T型工作臺，可根據客戶提供的試驗標準或試驗試樣選擇的夾具或特殊設計的夾具與附件，費用另計。

建筑防水卷材拉力試驗機調速系統與伺服電機 ：

采用調速精度高、性能穩定的日本松下電氣公司MINAS交流伺服系統和交流伺服電機作為驅動系統。

調速范圍：0.001―500mm/min。

調速比：1：10000。

速度精度：優于±1%

建筑防水卷材拉力試驗機試驗力與試樣變形測量

試驗力測量范圍0.4%―100%Fｓ，測力分辨率為滿量程范圍的500000碼，示值精度為±0.5%，具有試驗過程力值實時顯示、峰值保留等功能。隨機配備標距50mm，變形量10mm引伸計一只，變形精度優于±1%Fｓ，測量系統分辯力為0.001%。

建筑防水卷材拉力試驗機位移測量系統

位移測量分辨率為0.0001mm。

橫梁移動小于等于5mm，位移誤差不大于0.005mm。

橫梁移動大于5mm，位移示值相對誤差為±0.5%以內。

建筑防水卷材拉力試驗機控制與顯示系統

PC機+控制與數據處理軟件+STC8800控制器和打印機構成試驗機控制與數據處理、打印系統。

建筑防水卷材拉力試驗機工作條件

1 室溫10―35℃。

2 相對濕度≤80%。

3 周圍無振動，無腐蝕性介質，無強磁場干擾。

4 電源電壓波動不超過額定電壓的10%。

5 在穩固的基礎上水平安裝，水平度為0.2/1000。
