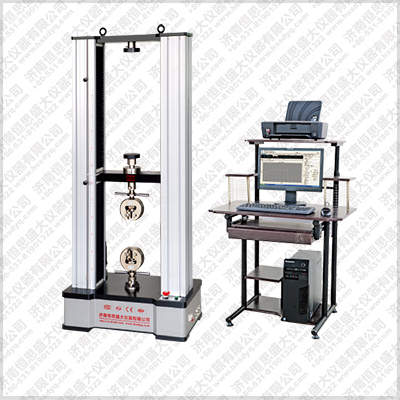

一、功能與用途：主要用于各種玻纖土工布、塑料經編土工布、土工合成材料、土工格柵進行拉伸、頂破、刺破、撕裂等力學性能指標的測試。

廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、試驗機設計、制造、檢驗依據下列標淮相關條款1)GB/T2611-2007《試驗機通用技術要求》；

2)GB/T16491-2008《電子萬能材料試驗機》3)JJF1103-200；

3《萬能試驗機計算機數據采集系統評定》4)GB/T13763-1992《土工布梯形法撕破強力試驗方法》；

5)GB/T 19470-2004《 土工合成材料 塑料土工網》；

6)JT/T520-2004《公路工程土工合成材料 短纖針刺非織造土工布》；

7)GB/T17690-1998《塑料扁絲編織土工布》；

8)GB/T 1040．1—2006《塑料拉伸性能測定第1部分：試驗方法總則》；

9)JKR239-98《水運工程織物應用技術規范》；

10)JC839.1-1998《玻璃纖維土工格柵路面用》；

11)JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》

三、主要技術指標

1.試驗力： 50kN；2.準確度等級： 0.5級；

3.試驗力測量范圍： 0.4%～100%FS（滿量程）；4.試驗力示值誤差： 示值的±0.5%以?xún)?nèi)；

5.試驗力分辨率： 試驗力的±1/300000全程不分檔，且全程分辨率不變；

6.變形測量范圍： 0.2%～100%FS；7.變形示值誤差： 示值的±0.5%以?xún)?nèi)；

8.變形分辨率： 變形的1/300000；9.位移示值誤差： 示值的±0.5%以?xún)?nèi)；

10.位移分辨率： 0.025μm。

（二）控制參數1.力控速率調節范圍：0.005～5%FS/s；

2.力控速率控制精度：速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)，速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)；

3.變形速率調節范圍：0.005～5%FS/s；

4.變形速率控制精度：速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)，速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)；

5.位移速率調節范圍：0.001～500mm/min；6.位移速率控制精度：速率＜0.5mm/min時，為設定值的±1%以?xún)?nèi)，速率≥0.5mm/min時，為設定值的±0.2%以?xún)?nèi)。

（三）其它參數：

1.有效試驗寬度： 370mm；

2.有效拉伸行程： 700mm（可根據用戶需求定做）；

3.有效壓縮行程： 700mm；

4.主機外形尺寸（長×寬×高）：（760×460×1700）mm；

5.主機重量： 約350Kg；

6.電源： 220V，50Hz，1kW

四、功能描述：

（1）保護功能：采用交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過載，超過限定力值自動停機；限位保護，橫梁超過限定保護位置自動停機；急停開關，緊急情況下按動急停開關，自動停機。。

（2）目標保持功能：操作主界面下方的保持功能，能夠?qū)崿F(xiàn)指定的試驗力、位移保持，達到指定數值自動停機，能夠?qū)崿F(xiàn)GB15831-2006中各試驗豎向載荷P達到要求時自動停機。

（3）控制功能：公司獨立開發的基于PCI技術的硬件及獨立設計試驗機智能專家軟件，實現等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環等試驗，各種控制模式之間可以平滑切換。滿足GB15831-2006中各試驗對試驗速度的要求。并且可按照客戶要求編輯控制程序，軟件會自動按照要求開展試驗。

（4）自動返回功能：試驗結束時，可手動或自動高速返回試驗初始位置。

（5）自動清零功能：高度集成化的電路及軟件設計，實現了真正意義上的物理調零和軟件調零，滿足GB15831-2006中各試驗加荷載P達到指定要求時，數據自動清零，并自動重新顯示試驗曲線。

（6）網絡傳輸及打印功能：具有網絡傳輸接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。并且可根據客戶要求的格式、試驗信息、曲線進行編輯打印

(7)分權限管理：建立多個賬戶、密碼，不同權限的人員分權使用，互不影響；

(8)多平臺下的實時監控：實現了Win2000、WinXP等多平臺下的實時采集試驗數據與控制試驗進程；并實現了精確定時，高速采樣；實時測量與顯示試驗力及峰值、位移、變形等各信號；

(9)多條曲線顯示：實現了試驗力-位移、應力-應變、試驗力-時間、等多種試驗曲線的實時屏幕顯示，可隨時切換觀察；

(10)多通道模式：公司獨立開發的試驗軟件及控制板卡，一臺主機上可以帶多個傳感器并可隨時切換，且對傳感器數量無數目限制，對GB15831-2006中直角扣件扭轉剛度測試更加準確，精度高。

(11)儲存功能：強大的計算機數據庫，試驗參數、設定以文本方式儲存于數據庫中，方便隨時調取查詢，以方便各種商業報表的再處理。并且對于試驗中試驗曲線進行全過程保存，且具有演示功能，實現試驗曲線再現。還可以進行曲線疊加對比，便于對比分析
